適用于汽車零部件，軸承套圈加工，復雜型軸類和套類工件的加工。
詳細介紹
產品信息
技術參數
| 1、主要技術參數 | |||
|---|---|---|---|
| 項目 | 單位 | 參數 | |
| 加工范圍 | 回轉直徑 | mm | ?420 |
| 夾持直徑 | mm | ?100 | |
| 車削長度 | mm | 270 | |
| 主軸電機 | 輸出功率 | kw | 5.5~7.5 |
| 轉速 | r/min | 5500 | |
| 液壓泵 | 輸出功率 | kw | 1.5 |
| 拖板行程 | Z軸 | mm | 400 |
| X軸 | mm | 470 | |
| 設備精度 | 徑向跳動 | mm | ＜0.01 |
| 軸向跳動 | mm | ＜0.01 | |
| 定位精度 | mm | 0.003~0.005 | |
| 重復定位精度 | mm | 0.002~0.004 | |
| 設備外形尺寸（長寬高） | mm | 2400*1900*2000 | |
| 設備凈重 | kg | 2000 | |
| 氣動原件 | 亞德客 | ||
| 導軌 | 直線導軌（中國臺灣上贏） | ||
| 絲桿 | 滾珠絲杠（中國臺灣上贏） | ||
| 控制系統(tǒng) | 西門子808D | ||
| 驅動類型 | 伺服電機 | ||
| 電器元件 | 施耐德（法國） | ||
| 排刀方式 | 中國臺灣六鑫刀塔 | ||
| 主軸 | 主軸單元（高精密進口軸承） | ||
| 2、軸承套圈加工精度（單位mm） | |||
|---|---|---|---|
| 內圈 | 外圈 | ||
| 項目 | 標準 | 項目 | 標準 |
| 直徑尺寸重復定位誤差 | ＜0.02 | 直徑尺寸重復定位誤差 | ＜0.02 |
| 壁厚差 | ＜0.02 | 壁厚差 | ＜0.02 |
| 圓度誤差 | ＜0.02 | 圓度誤差 | ＜0.02 |
| 防塵槽高度重復定位誤差 | ＜±0.02 | 防塵槽高度重復定位誤差 | ＜±0.02 |
| 粗糙度 | ≤1.6 | 粗糙度 | ≤1.6 |
詳情介紹
機床配置
多種連線方案
DKGP-36P桁架機械手
桁架機械手可以實現特殊工件的自動上下料、裝夾、加工等工藝過程，提高生產效率，特別適用于特殊零件的自動加工。
DKGP-36P內置機械手三連線
三臺自動車床連線可以實現上下料、裝夾、加工的工藝過程，提高生產效率，特別適用于大批量的小型零件加工。
DKGP-36P兩臺連線 + 平移式送料機械手
配合迪克平移式送料機械手、連線裝置可實現多臺機床自動化生產線，提高生產效率！
加工案例

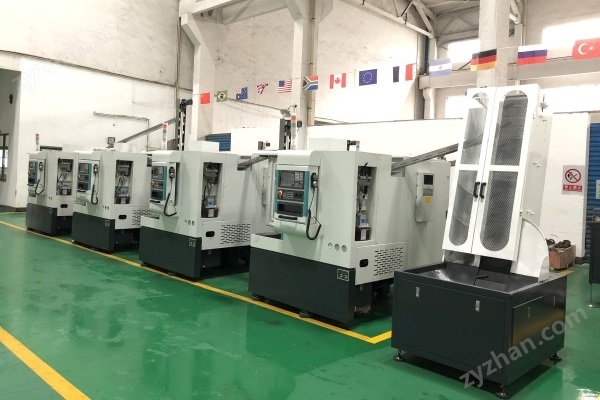

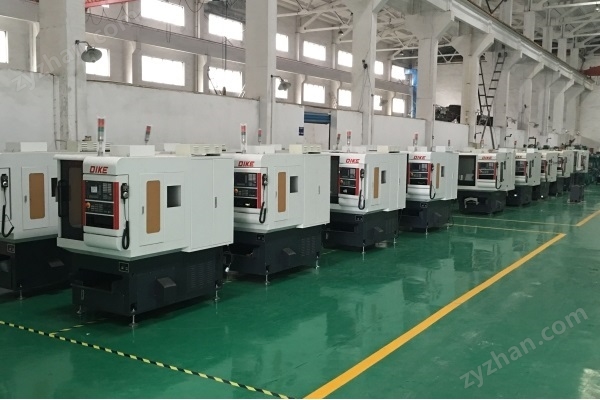

現場展示
