光柵尺是精密運動控制系統中提供位置反饋的關鍵部件，其選型直接影響設備的精度、速度與可靠性。雷尼紹(Renishaw)作為該領域的測量與運動控制技術供應商，提供了豐富的產品系列以滿足不同應用需求。正確的選型需綜合考量多個技術要素。

　　一、基礎選型：增量式vs絕dui式(首要決策)

　　這是選型首步，直接決定開機回零邏輯與控制安全性，雷尼紹主流系列對應清晰：

　　增量式光柵(TONiC™、VIONiC™為主)

　　僅檢測相對于當前位置的運動，通常需要尋找一個參考點(如零位)來建立絕dui坐標。適用于連續加工、成本敏感或行程極長的應用。

　　絕dui式光柵(RESOLUTE™為主)

　　開機即可立即識別當前位置，無需進行回零或參考點尋找運動。適用于需要快速定位、多軸協同或斷電后需保持位置信息的場合。

　　二、精度與分辨率：核心性能指標

　　精度決定測量準確性，分辨率決定最小位移識別能力，二者需匹配設備定位要求：

　　1、分辨率(最小讀數單位)

　　雷尼紹主流覆蓋：nm級(1nm)、亞微米級(0.1μm)、微米級(1μm)

　　選型原則：分辨率≥設備最小定位精度的1/3~1/5，避免細分不足導致控制抖動

　　高duan場景(半導體/精密檢測)：選RESOLUTE™、TONiC™的1nm分辨率

　　常規工況(數控車床/銑床)：選1~5μm分辨率即可滿足需求

　　2、系統精度(刻線精度+安裝誤差綜合值)

　　雷尼紹精度等級：±1μm/m(ZeroMet™材質)、±4μm/m、±5μm/m、±15μm/m

　　選型原則：系統精度≤設備定位公差的1/2，長行程優先選低誤差率柵尺

　　超精密場景：選用RELA30(ZeroMet™)，1m內精度±1μm

　　通用工業場景：RSLA30、RKLA30系列，精度±4~±5μm/m，性價比優

　　3、細分誤差與抖動

　　細分誤差(SDE)：雷尼紹高duan系列低至±4nm，影響定位平穩性，高速工況需重點關注

　　抖動(RMS)：低至0.7nm，決定閉環控制穩定性，精密伺服需選低抖動型號

　　三、行程與安裝：結構適配關鍵

　　1、有效行程與柵尺長度

　　雷尼紹直線柵尺行程：短行程<50mm、常規50~5000mm、長行程可達21m

　　選型原則：柵尺有效行程=設備max行程+50~100mm余量，避免機械碰撞

　　長行程(>5m)：優先選RKLA30等長行程專用系列，兼顧精度與剛性

　　2、安裝形式與空間約束

　　安裝方式：粘接、端壓片固定、夾具安裝，短行程(<50mm)推薦粘接

　　空間限制：選緊湊型讀數頭(TONiC™、VIONiC™)，適配狹小安裝空間

　　封閉式vs開放式：FORTiS™封閉式適配粉塵、切削液環境;開放式適配潔凈室、精密實驗室

　　四、環境適應性：工況決定耐用性

　　光柵尺對環境敏感，需匹配現場溫度、粉塵、油污、振動條件：

　　防護等級：封閉式光柵IP67以上，適配機床切削液、粉塵;開放式需配套防護罩

　　溫度范圍：標準型-20~60℃，寬溫型-40~85℃，超精密場景選ZeroMet™低熱膨脹材質

　　抗振動/沖擊：工業級抗振動≤200m/s2，沖擊≤1000m/s2，重型機床需強化抗振型號

　　特殊工況：真空、潔凈室選RESOLUTE™ UHV系列;高溫/腐蝕環境選不銹鋼柵尺

　　五、材質與熱特性：精度穩定性核心

　　溫度漂移是高精度設備的主要誤差源，雷尼紹柵尺材質分三類：

　　1、不銹鋼柵尺(RSLA30、RSLM20)

　　熱膨脹系數：~10.1μm/m/℃，適配常規工況，成本低、剛性好

　　2、ZeroMet™低熱膨脹材質(RELA30、RELM)

　　熱膨脹系數：~0.75μm/m/℃，接近零膨脹，超精密、溫度波動大場景首要選擇

　　3、玻璃柵尺

　　適配短行程、潔凈室、實驗室，精度高但抗沖擊性弱，避免重載振動工況

　　六、動態性能：速度與響應匹配

　　高速運動設備需重點校核，避免丟步、信號失真：

　　max運動速度：增量式TONiC™可達10m/s，絕dui式RESOLUTE™適配高速聯動

　　響應頻率：高duan系列支持高頻率響應，適配高速伺服、雕銑機、激光加工設備

　　選型原則：光柵max速度≥設備額定速度的1.2倍，預留加速余量

　　七、電氣接口與系統兼容

　　需與數控系統、伺服驅動器匹配，雷尼紹主流接口：

　　增量式：A/B/Z正交信號、1Vpp差分信號、TTL方波

　　絕dui式：BiSS-C、SSI、PROFIBUS、EtherCAT、Fanuc/Siemens專用接口

　　選型關鍵：提前確認控制器接口協議，避免接口不兼容導致調試?yán)щy

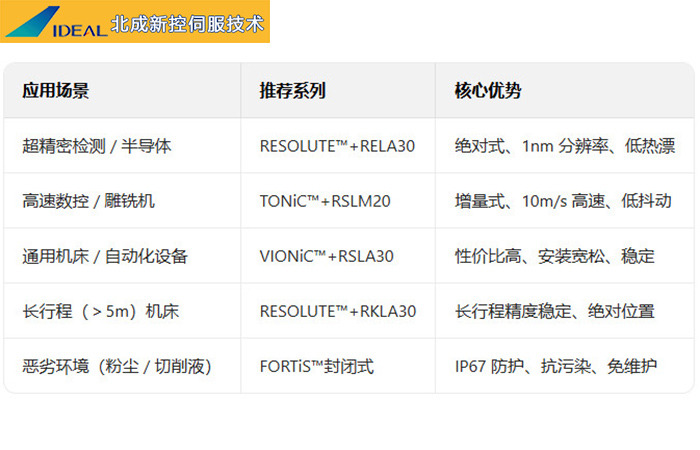

　　八、雷尼紹主流系列快速匹配表

　　雷尼紹光柵尺的選型是一個系統工程，需依次明確系統類型(絕dui/增量)、匹配柵尺與讀數頭的性能(精度、速度、材質、長度)，并最終根據實際應用環境(行程、動態條件、精度需求)進行權衡與確認。
