詳細產品介紹及技術參數
一、設備介紹

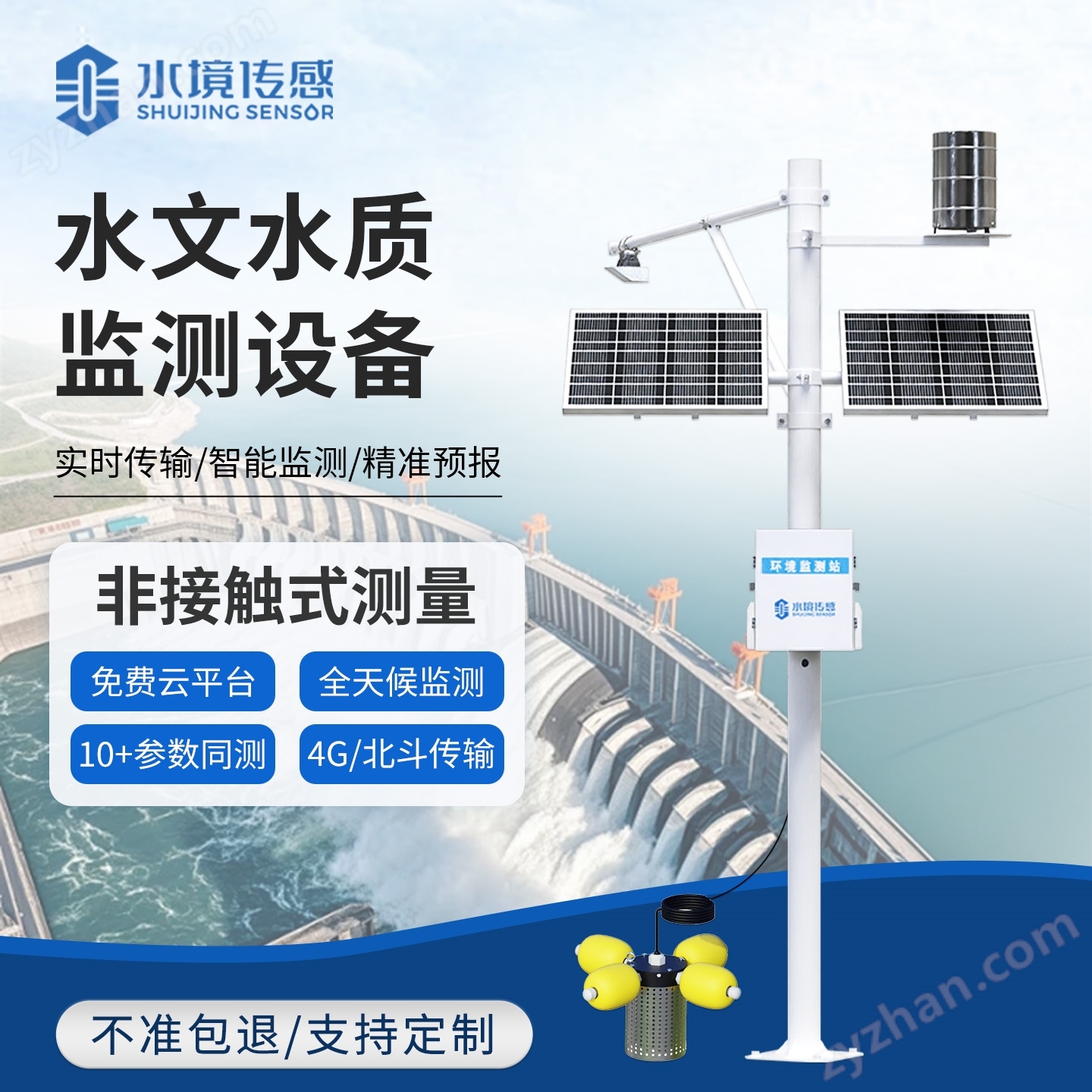

水文水質監測設備是實現水文參數(流量、流速、水位等)與水質指標（水溫、PH、溶解氧、電導率、濁度等）協同采集的專業裝備，需適配水體動態環境，為水文水質監測站提供數據支撐，該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
二、應用領域
1、生態保護區、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道；
2、輔助水處理作業，如城市供水、排污監測等；
3、流量計算、入水排水流量監測等。
三、產品特點
1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。
2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。
3、流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。
4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。
5、不受大氣中水蒸汽、溫度和壓力變化的影響
6、可在復雜氣象條件下穩定工作，確保數據采集的連續性與精確性。設備具備良好的抗電磁干擾能力，適用于工業環境下的長期監測。支持多種通信接口，便于接入現有監控系統或遠程管理平臺。同時，具備自動校準和故障診斷功能，降低維護成本，提升運維效率。
7、適用于偏遠地區，支持RS232/485、GPRS、藍牙、4G及北斗等多種通信方式
8、支持SL651-2014水文監測數據通信規約
9、SLT 427—2021水資源監測數據傳輸規約
10、HJ212-2017污染源在線自動監控(監測)系統數據傳輸標準
11、江蘇省水文自動測報系統數據傳輸規約
12、DB50 469-2012重慶市水文監測數據通信規程
13、四川省水文信息采集系統信息技術規約和協議(2018年修訂版)等規約
四、概要指標
供電電壓：100mA（工作），＜1mA(休眠)；
工作電壓：12V供電
運行溫度：-35℃~60℃；
存儲溫度：-40℃~60℃；
野外防護等級：IP68
信號輸出：RS485/MODBUS協議；
五、水文水質監測設備技術參數
| 序號 | 名稱 | 測量范圍 | 原理 | 測量精度 | 分辨率 | 備注 |
| 1 | pH | 0~14（ph） | 電化學（鹽橋） | ±0.1PH;±0.1℃ | 0.01 | 帶溫補 |
| 2 | 電導率 | 0~10000uS/cm | 接觸式電極法 | ±1.5%；±0.1°C | 1uS/cm | 帶溫補 |
| 3 | 溶解氧 | 0~20mg/L | 熒光壽命法 | ±2%，±0.3℃ | 0.01mg/L | 帶溫補 |
| 4 | 濁度 | 0~1000NTU | 散射光法 | ±1%，±0.3℃ | 0.1NTU | 帶溫補 |
| 5 | 葉綠素 | 0~400ug/L | 熒光法 | R2>0.999 | 0.01ug/L | 帶刷子自清潔；帶溫補 |
| 6 | 藍綠藻 | 0～200.0Kcells/mL | 熒光法 | R2＞0.999 | 0.1Kcells/mL | 帶刷子自清潔 |
| 7 | 水溫 | ?20℃~85℃ | 高精度數字傳感器 | ±0.1℃ | 0.1℃ | |
| 8 | 流速 | 0.15～15m/s | 雷達 | ±2% | 0.01m/s | |
| 9 | 水位 | 0.1-40米 | 雷達 | ±5mm | 1mm | |
| 10 | 流量 | 0-9999m3 | ||||
六、安裝注意事項
1、安裝環境
測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象
測驗渠段宜順直、穩定、水流集中
測驗渠段需硬化處理，測量斷面宜規整
測驗渠段應保持順暢，防止漂浮物堆積
2、安裝高度
建議安裝高度3-4米
3、流速計安裝方向
流速計波束建議朝來水方向
附件：水文監測站施工手冊
八、布點原則：
1.監測點附近1000米內土地使用狀況相對穩定；
2.監測點周圍水平面應保證270°以上的捕集空間，如果監測點靠近建筑物，監測點周圍水平面應有180°以上的自由空間；
3.監測點周圍環境狀況相對穩定，所在地址條件需長期穩定和足夠堅實，安全和防火措施有保障；
4.監測點附近無強大的電磁干擾，無強烈震蕩源，周圍盡量有穩定避雷設備；
5.應考慮監測點位置有通暢、便利的出入通道及條件，便于維護；
6.監測點傳感器高度應在離地面2-5米范圍內；
7.監測點周圍50米范圍內無明顯固定污染源；
8.氣象站安裝在非配套定制監控桿上，要考慮基礎桿的承重能力；
9.監測點位應盡量選擇光照充足的地方（白天光照時間盡量保持在6H以上）或監測點位周邊有穩定可靠的AC220V電力供應。
九、點位確認
布點選擇完成后，將點位在監測區域平面圖上標記出。將帶有監測點方位標記的平面圖交于甲方確認簽字。
十、施工
1.監控桿地籠預埋
1)根據現場實際地質條件，監控桿基礎預埋坑采用人工配合挖掘機施工。預埋坑尺寸100cm（長）*100cm（寬）*100cm（深）。若出現超挖，不得使用棄土就地回填，應采用碎石或砂回填到設計值。預埋坑邊應對準正南正北方向；
2)預埋件絲扣朝上垂直地面立于坑內，向坑內填充混凝土（水泥：沙子=1:3）至稍高于地平面；
3)根據季節和當?shù)貧夂颦h(huán)境，晾曬3天左右時間至水泥基礎凝固后完成預埋。
2.設備安裝及監控桿起立
1)用配套螺栓將設備固定在設備支架上，注意平彈墊的安裝；
2)用配套螺栓將設備支架固定在監控桿約3米處；
3)用配套螺栓將太陽能板安裝在太陽能板支架上；
4)用配套緊定將雷達水位傳感器安裝在法蘭上，并將法蘭固定在支架處。
