在現代高分子材料科學與工程應用中,塑料作為一種的工程材料,廣泛應用于從日常生活用品到航空航天、電子電氣、汽車制造等領域。隨著應用環境的日益復雜,對塑料材料耐熱性能的要求也越來越高。為了確保塑料制品在高溫環境下仍能保持其形狀穩定性和機械性能,對其進行熱性能測試顯得尤為重要。
熱變形維卡溫度測定儀,作為檢測塑料材料熱性能的核心設備,承擔著評估材料在受熱和負載條件下性能變化的重任。它不僅是材料研發過程中的工具,也是生產質量控制中判定產品合格與否的關鍵依據。本文將深入探討這一設備的技術細節、工作原理以及在實際應用中的操作規范。

一、 塑料材料的熱性能基礎
在了解測定儀之前,我們首先需要理解什么是塑料的“熱變形溫度”和“維卡軟化點”。塑料作為一種高分子聚合物,其物理狀態會隨著溫度的變化而發生改變。通常,塑料在低溫下表現為堅硬的玻璃態,隨著溫度升高,會轉變?yōu)楦邚棏B(tài),最終進入粘流態。
對于工程塑料而言,我們最關心的是其從玻璃態向高彈態轉變的溫度區間。雖然玻璃化轉變溫度(Tg)是表征這一變化的最直接指標,但在實際應用中,由于測試手段的限制以及工程需求的差異,熱變形溫度(HDT)和維卡軟化點(VST)成為了更為通用的工程指標。
1. 熱變形溫度(HDT)熱變形溫度,全稱為“負載熱變形溫度”,是指塑料試樣在一定的升溫速率和規定負載下,其彎曲變形達到規定值時的溫度。這一指標模擬了塑料制品在實際使用中承受靜載荷時的耐熱能力。例如,在汽車發動機艙內的塑料部件,必須具有較高的熱變形溫度,以防止在高溫環境下發生形變導致功能失效。
2. 維卡軟化點(VST)維卡軟化點則是指在規定的升溫速率和針頭負載下,截面積為1平方毫米的平頭針壓入塑料試樣表面1毫米深度時的溫度。與熱變形溫度不同,維卡軟化點更多地反映了材料的開始軟化溫度,常用于控制聚合物的品質和作為熱塑性塑料的質量指標。
這兩個指標雖然不能代表材料的使用溫度,但它們?yōu)椴牧系倪x擇、配方的改進以及工藝的優化提供了重要的數據支持。
二、 測定儀的工作原理與核心構造

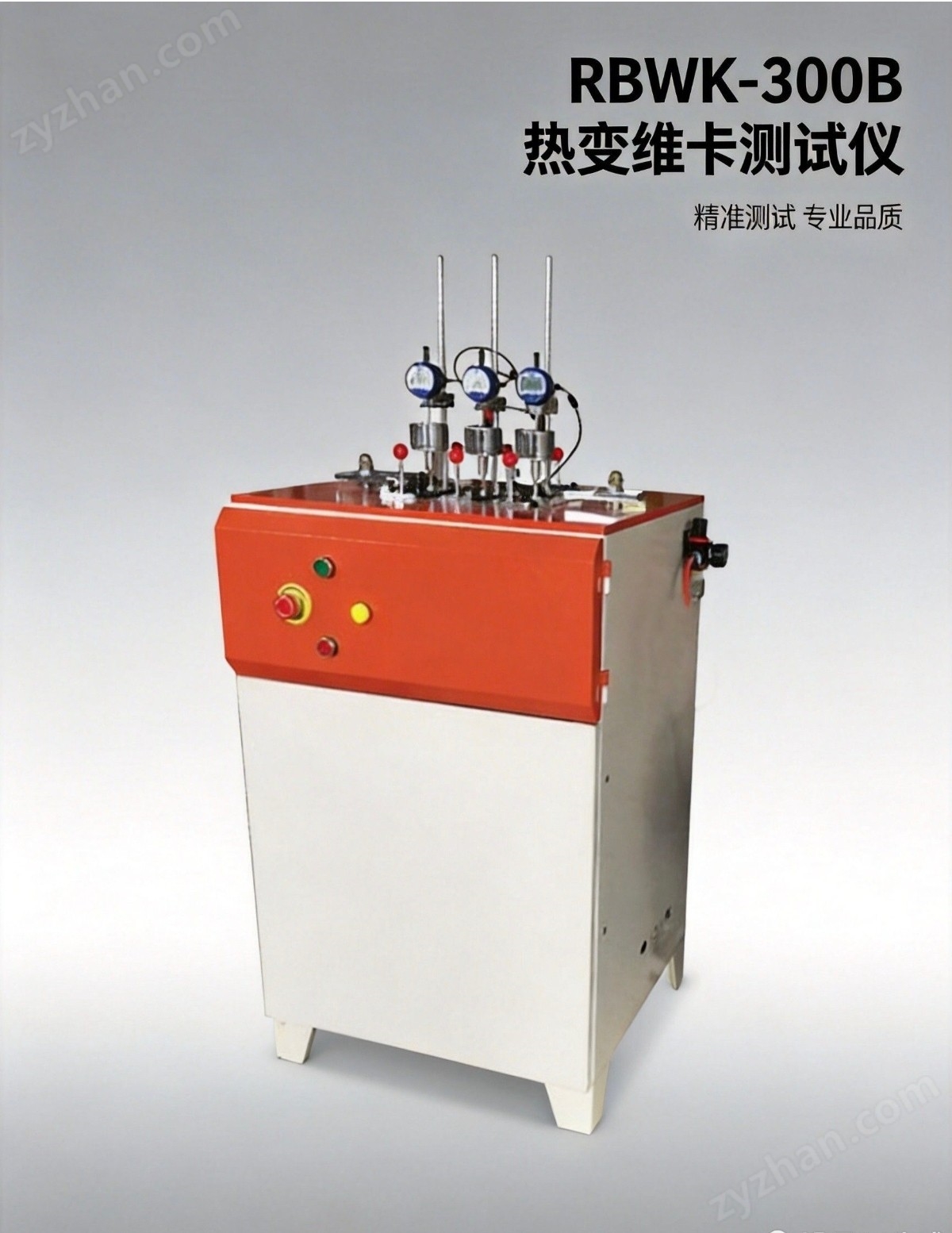

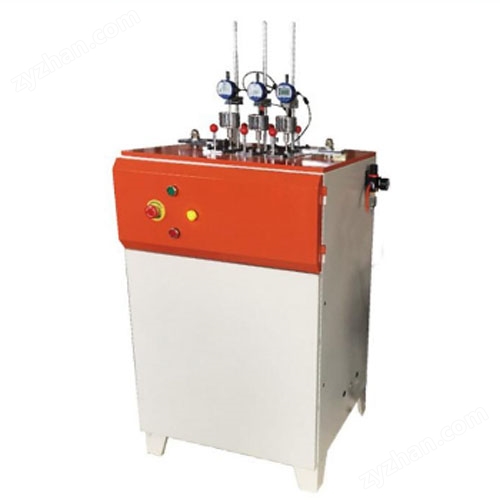

塑料檢測 熱變形維卡溫度測定儀的設計基于精密的物理測量原理和自動控制技術。其核心目標是在受控的環境中,精確測量材料在熱和力共同作用下的形變量。
1. 整體結構布局典型的測定儀通常由以下幾個主要部分組成:
加熱浴槽:用于容納加熱介質(通常為甲基硅油),提供均勻的熱環境。
負載系統:包括砝碼、負載桿和壓頭,用于對試樣施加規定的力。
測量系統:包括位移傳感器(如光柵千分表)和溫度傳感器,用于實時采集形變和溫度數據。
控制系統:基于單片機或微機的PID控制系統,用于設定升溫速率并處理數據。
2. 測量原理設備的工作原理可以概括為“熱-力耦合測量”。在試驗開始前,操作人員將試樣放置在支架上,通過負載桿和砝碼施加一定的彎曲應力。位移傳感器的探頭接觸砝碼或負載桿的頂部,記錄初始位置。
當試驗啟動后,加熱系統開始工作,按照預設的速率(如50℃/h或120℃/h)升高油浴的溫度。隨著溫度的升高,塑料試樣的模量下降,在外加載荷的作用下開始發生彎曲變形。當位移傳感器檢測到的形變量達到標準規定的數值(如0.21mm或指定的撓度)時,系統記錄此時的溫度傳感器讀數,即為該試樣的熱變形溫度或維卡軟化點。
3. 控制系統的核心作用現代測定儀普遍采用PID(比例-積分-微分)控制算法。溫度傳感器(通常為PT100或熱電偶)實時采集油浴溫度,將其轉換為電信號輸入給放大器,經過A/D轉換后進入微機系統。微機將實際溫度與設定溫度曲線進行比對,通過PID程序計算出所需的加熱參數,控制固態繼電器或接觸器的通斷時間,從而精確控制加熱器的加熱時間,確保升溫速率的線性度和穩定性。
三、 核心性能參數詳解
為了滿足不同材料的測試需求,測定儀必須具備一系列嚴格的技術指標。以下是該設備詳細的技術規格參數,這些參數是衡量其是否符合國際標準(如ISO 75、ISO 306、GB/T 1633、GB/T 1634)的重要依據。
溫度控制范圍:室溫—300℃。這一范圍覆蓋了絕大多數通用塑料(如PVC、PP、PE)和部分工程塑料(如PA、PC)的測試需求。
升溫速率:提供兩檔標準速率,分別為120℃/h和50℃/h。這是為了適應不同的測試標準(A法和B法)以及不同材料的特性。
溫度測量誤差:±0.5℃。高精度的溫度傳感器確保了測試數據的準確性。
溫度控制誤差:在熱變形試驗中為±1℃/6分鐘,在維卡試驗中為±0.5℃/6分鐘。這反映了設備維持設定升溫曲線的能力。
形變測量范圍:1.0mm。足以覆蓋標準規定的形變終點。
形變測量誤差:±0.005 mm。采用高精度的光柵位移傳感器,確保微小形變的準確捕捉。
試樣架數量:3個。支持單次試驗同時測試三個試樣,提高了測試效率,也便于數據的對比分析。
加熱介質:甲基硅油(200厘斯以下,閃點300℃以上)。硅油具有高溫穩定性好、揮發性低、導熱均勻的特點。
加熱功率:3.4kW。保證在滿載情況下能迅速達到并維持所需的升溫速率。
冷卻方式:150℃以上采用氣冷(自然冷卻),150℃以下采用水冷。這種分段冷卻策略既保證了高溫下的安全,又提高了低溫段的冷卻效率。
電源要求:AC220V±10% 50Hz。標準的工業電源配置。
負載桿及托盤質量:88g ± 1g。精確的自重控制,確保計算負載時的準確性。
四、 符合的國際與國家標準
一臺合格的塑料檢測 熱變形維卡溫度測定儀,其設計必須嚴格遵循相關的國際和國家標準。這些標準規定了測試的方法、試樣的尺寸、負載的大小以及升溫的速率。
ISO國際標準:ISO 75《塑料-負荷變形溫度的測定》和ISO 306《塑料-熱塑性塑料維卡軟化點的測定》是國際上通用的測試規范。設備的設計需確保能夠執行這些標準中規定的所有測試條件。
中國國家標準:GB/T 1633《熱塑性塑料軟化溫度(VST)的測定》和GB/T 1634《塑料彎曲負載熱變形溫度試驗方法》是對ISO標準的等效采用。此外,針對特定的管材產品,如硬聚氯乙烯(PVC-U)管材,還有專門的GB 8802標準要求。
這些標準的存在,保證了不同實驗室、不同設備之間測試數據的可比性和一致性。無論是化工企業進行原材料入庫檢驗,還是科研院所進行新材料研發,遵循這些標準都是獲得數據的前提。
五、 操作規范與安全注意事項
為了確保測試結果的準確性和操作人員的安全,熟練掌握測定儀的操作流程至關重要。
1. 試驗前的準備工作首先,根據試驗類型選擇壓頭:熱變形試驗使用圓角壓頭,維卡試驗使用針型壓頭。然后,根據試樣的尺寸和試驗方法(A法或B法)計算所需的負載。
熱變形試驗:通常分為A法(1.80MPa)和B法(0.45MPa)。需要根據試樣的寬度和高度,利用公式計算出需要施加的力(F),并選擇相應的砝碼組合。
維卡試驗:分為A法(10N)和B法(50N),負載相對固定。
2. 試樣安裝與調零將試樣架升起,放置試樣,放下負載桿壓緊。將試樣架浸入油池,放置砝碼。安裝位移傳感器,并進行調零操作。調零是關鍵步驟,必須確保傳感器內芯自然下垂,且處于零區范圍內。通常建議停滯5分鐘后再次確認零點,以消除應力影響。
3. 參數設定與啟動設定升溫速率(50℃/h或120℃/h)、變形量(根據標準或試樣尺寸設定)以及上限溫度(防止失控)。確認無誤后啟動試驗。
4. 安全與維護
接地保護:主機機身必須可靠接地,防止漏電。
介質液面:需定期檢查加熱介質的液面位置,保證液面至規定的高度(通常為距上端面一定距離),防止加熱管露出液面干燒。
冷卻水管理:若使用冷卻水降溫,結束后一定要將冷卻管內的余水排盡,防止生銹或影響下次試驗。
環境要求:儀器應放置在通風良好、無強磁場干擾的環境中。由于試驗涉及高溫油浴,儀器上方建議配備抽油煙設備,以減少油煙對操作人員健康的影響。
六、 常見故障分析與排除
在長期使用過程中,儀器可能會出現一些常見問題。了解基本的故障排除方法,可以減少停機時間。
無法啟動:通常是因為參數設定缺項。需要檢查速率、變形量、上限溫度是否已設定,或者位移傳感器是否準確進入零區。
數據異常:如果測試結果偏差較大,可能是砝碼質量發生了變化(如生銹或沾染油污),需要定期清潔并用天平校準;也可能是攪拌電機轉速不當,導致油浴溫度不均勻。
溫度失控:如果溫度迅速上升超過上限,可能是固態繼電器擊穿或PID參數設置不當,需要專業人員檢修。
七、 總結
熱變形維卡溫度測定儀是連接塑料材料理論性能與實際應用的橋梁。通過精確的溫度控制和形變測量,它為材料工程師提供了寶貴的數據支持。無論是為了滿足GB/T 1633等標準的合規性要求,還是為了探索新材料的極限性能,這臺設備都扮演著的角色。
隨著高分子材料技術的不斷進步,對測試設備的精度、自動化程度和安全性也提出了更高的要求。未來的測定儀將更加智能化,能夠?qū)崿F(xiàn)數據的自動上傳、分析和遠程監控,為塑料行業的質量控制和技術創新提供更*的動力。
